Splavovi na Plavskom jezeru su napravljeni ‘80 godina, urađeni su od segmenata, ukupno 59. Bilo ih je 60, međutim jedan je propao.

Dimenzije svakog segmenta su: 9,55/2,40m

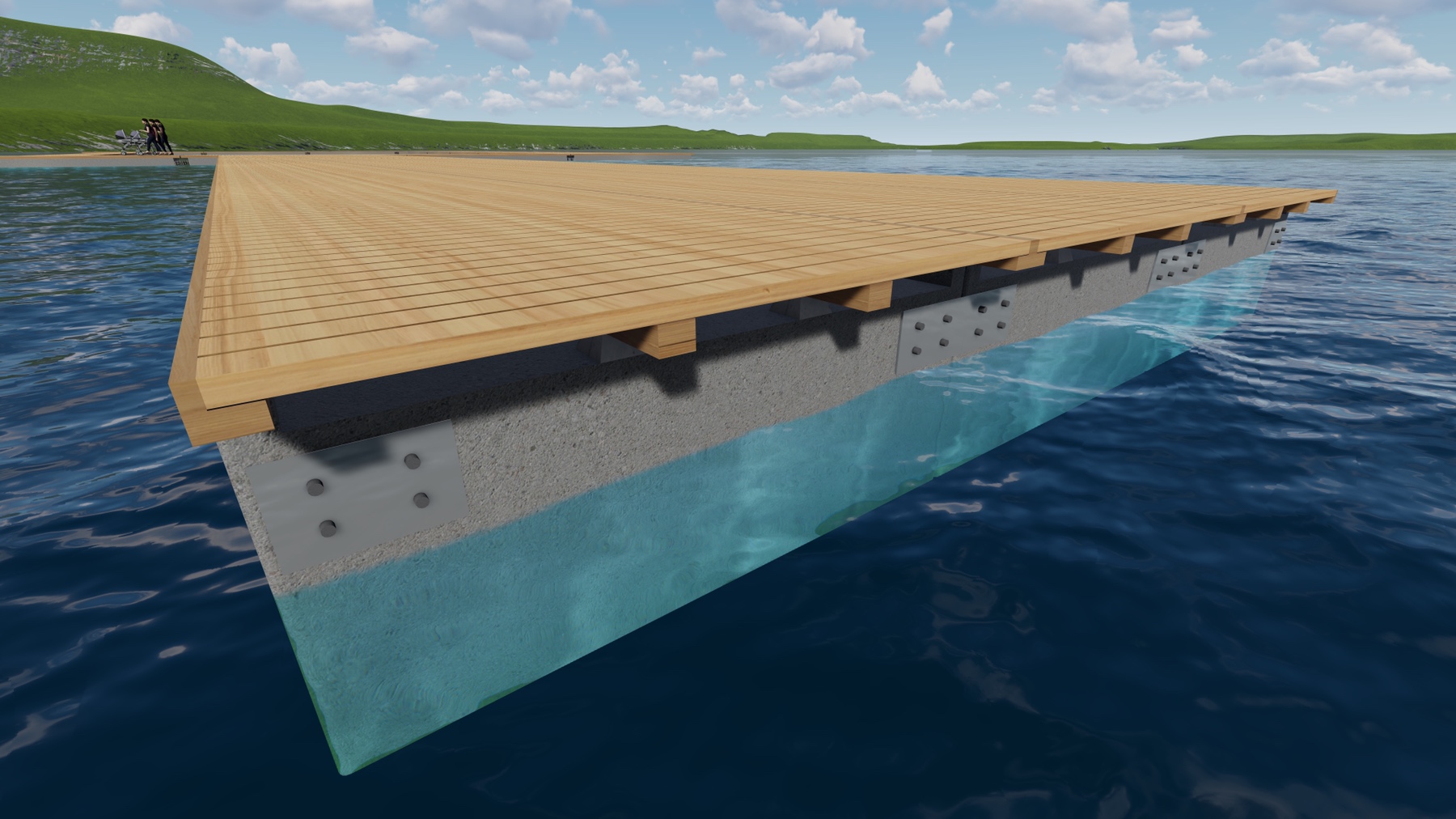

Napravljeni su od lakog (šupljeg) betona. Kroz beton su metalni ankeri koji izlaze na donjoj površini u obliku halke i služe za kačenje, što je previše povećalo ukupnu težinu. Naime, splavovi plutaju na vodi, kao i svi ostali objekti, po Arhimedovom zakonu - “sila uzgona vode jednaka je težini objekta” odnosno, objekti plutaju jedino ako imaju manju težinu od težine vode. Međutim, postavljanjem metalnih ankera povećala se težina splava pa je postojao rizik od potapanja. Da bi se izbjeglo smanjivanje dimenzija, težina je smanjena na način što su urađeni otvori na uglovima svakog segmenta. Splav je vezan užadima prečnika 5cm za betonske "kade" koje su postavljene na dnu. Uže je korišteno zbog koeficijenta elastičnosti zbog čega ima mogućnost da amortizuje udare. Na nekim mjestima je kanap uništen pa je zamijenjen lancem.

Armin Redžepagić, dipl. ing. arh.

Betonske kade su kvadratne osnove 2m/2m, sa stranicama, takođe od betona, visine 40cm, podignute pod uglom prema spolja, da bi što više neutralisale udare vodene struje. Njih ima više komada i postavljene su sa lijeve i desne strane cijelom dužinom splavova. Napunjene su betonskim blokovima a za po jedan od tih blokova je vezan segment, dok ga drugi obezbjeđuju, pa je tako izvedena amortizacija i data neophodna oscilacija da bi se izbjegla krutost tokom udara vodenih struja i vjetrova.

Potapanje tokom poplava je izbjegnuto na način da su užad koja drže splav pušteni veće dužine pa splav ima prostor za manevar da se kreće vertikalno i horizontalno.

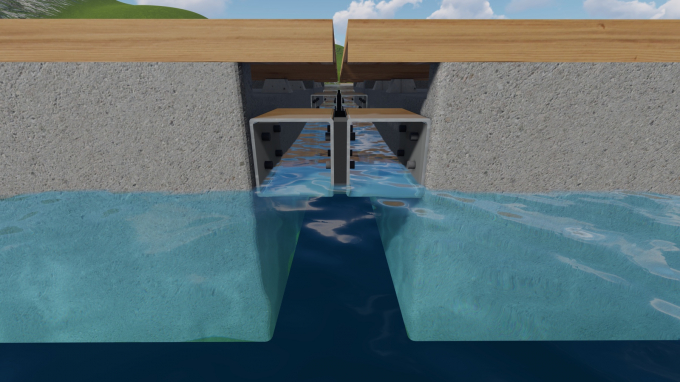

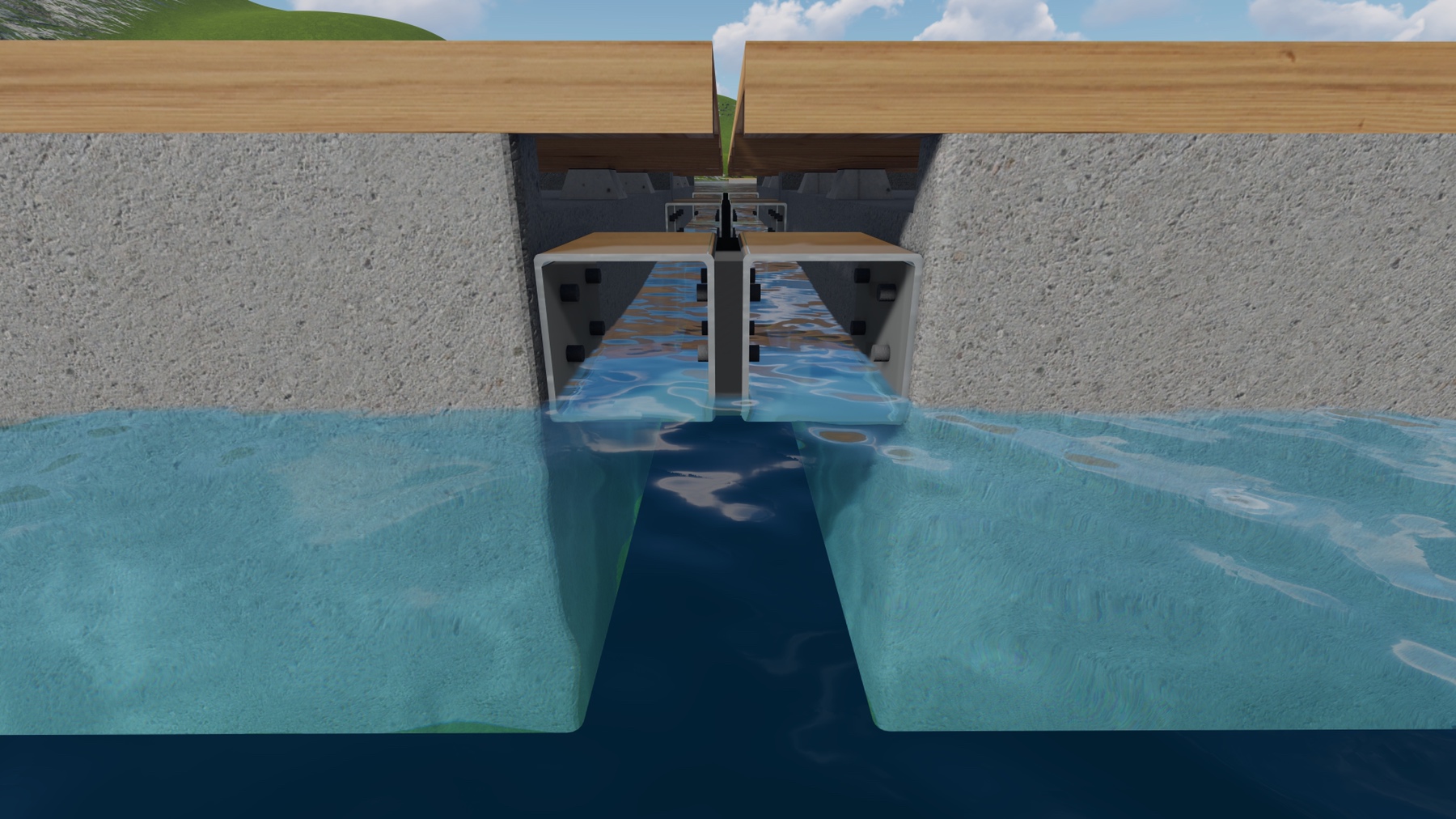

Splavovi su spojeni sa 4 metalne spojnice kvadratne osnove 25cm, dužine 37cm, nalaze se po dvije na prednjoj i zadnjoj strani.

Između spojnica sa drugim segmentom postavljena je gumirana podloga 5cm da bi amortizovala zajedničko pokretanje splavova.

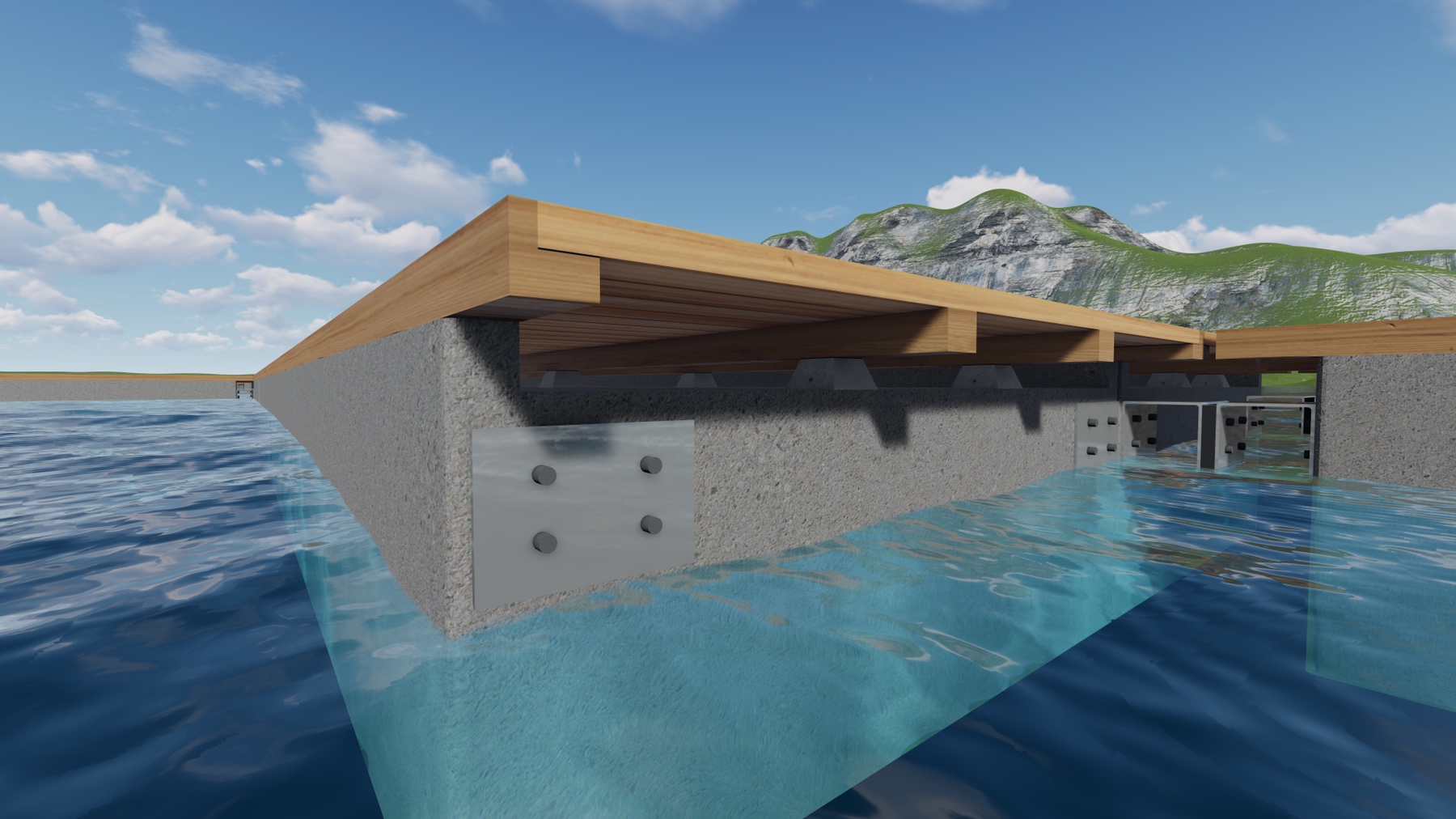

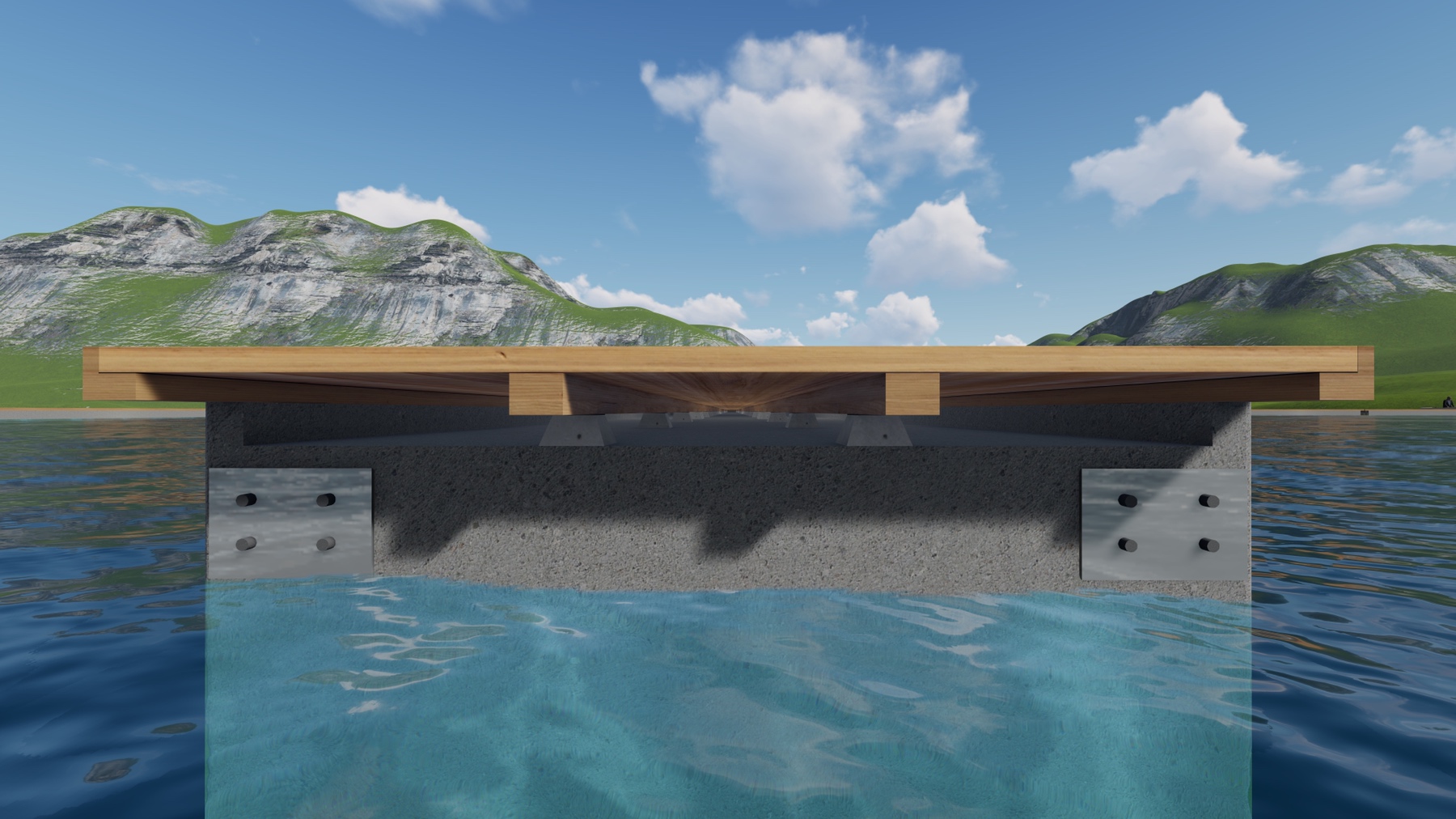

Na gornjoj površini betona ivicama su napravljena ležišta za noseće grede, grede od betona, visine 10cm i širine 10cm, a između, po sredini, takođe od betona, nalaze se u dva reda stope u obliku četvorostrane zarubljene piramide, visine 8cm i širine 10cm u gornjoj površini. Prostor koji držači od betona obezbjeđuju služi za ventiliranje.

Betonski držači prihvataju pod - drvene grede sa daskama preko.

Na krajevima segmenata, drvene grede su u obliku L slova, da bi prihvatila i zaklonila patosnu dasku od zapljuskivanja sa strane. Drvene grede u sredini pravogaonog su presjeka.

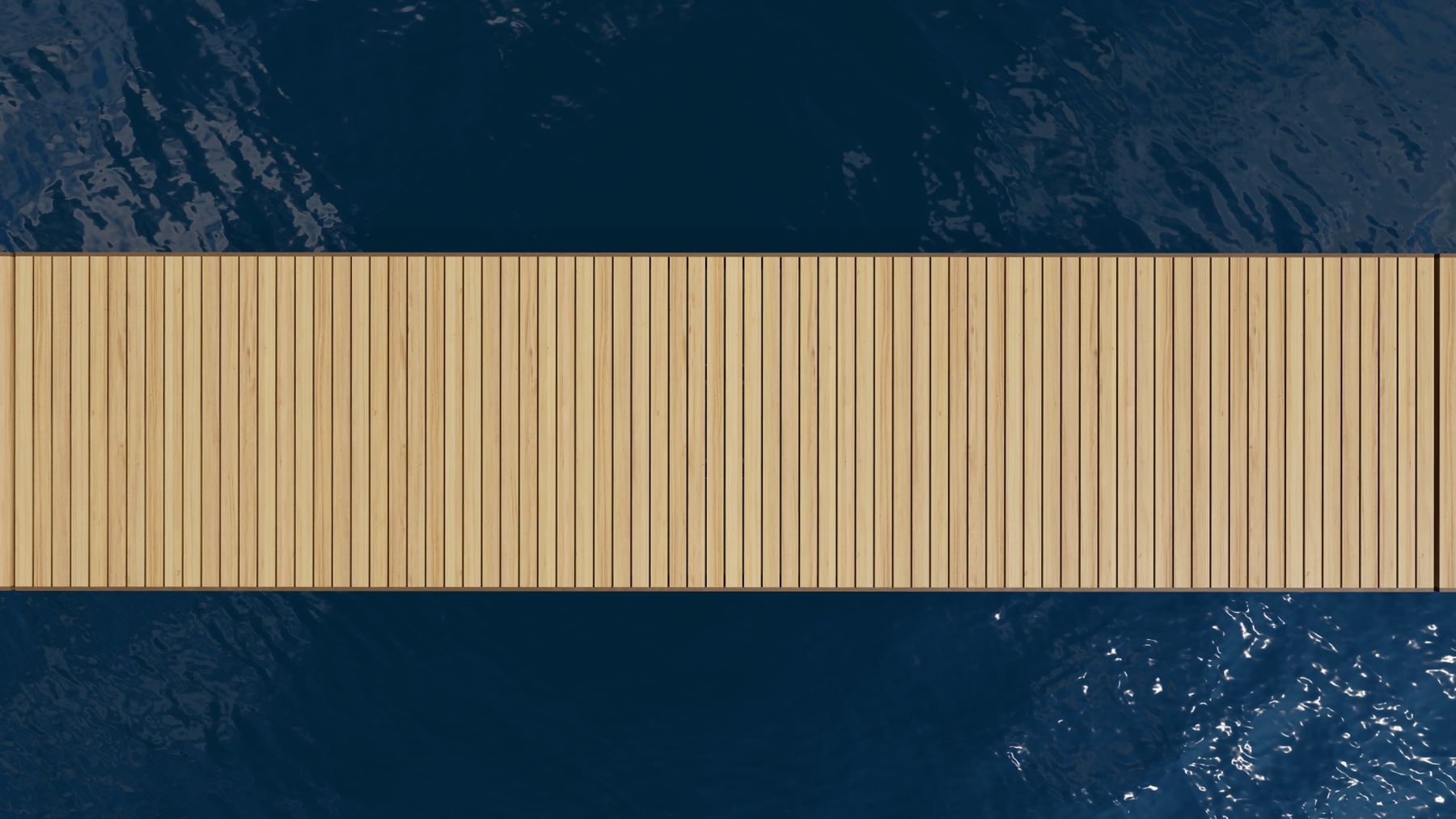

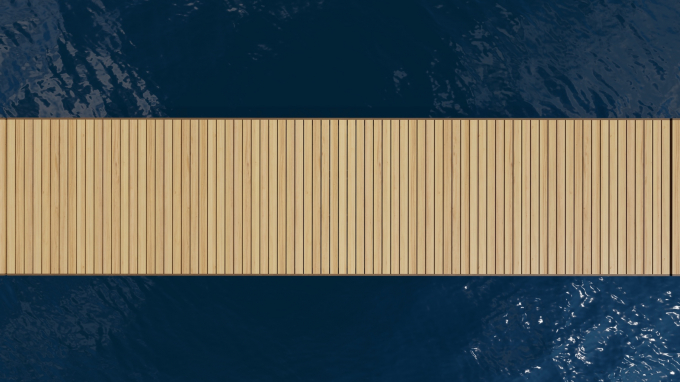

Zajedno nose patos - dasku ‘peticu’ sa razmakom od 1,5cm između svake da bi se dodatno ventilirao patos.


Vrsta drveta je Bor jer se pokazao kao najbolji materijal da zadovolji zahtjeve:
- Otpornost na toplotu u ljetnjim danima;
- Otpornost na ostale klimatske uslove;
- Ekonomičnost;
- Trajnost.

Između betonske podloge i drveta je postavljena dodatna zaštita drveta - hidroizolacija Ter papir, kao i između nosećih greda i patosa.

Dužina podne konstrukcije svakog sehmenta konzolno prelazi i metalne spojnice pa mu je ukupna dužina 10,5m.

Razmak na površini između svakog segmenta je 5cm i služi kao prostor za osciliranje u površinskom dijelu.

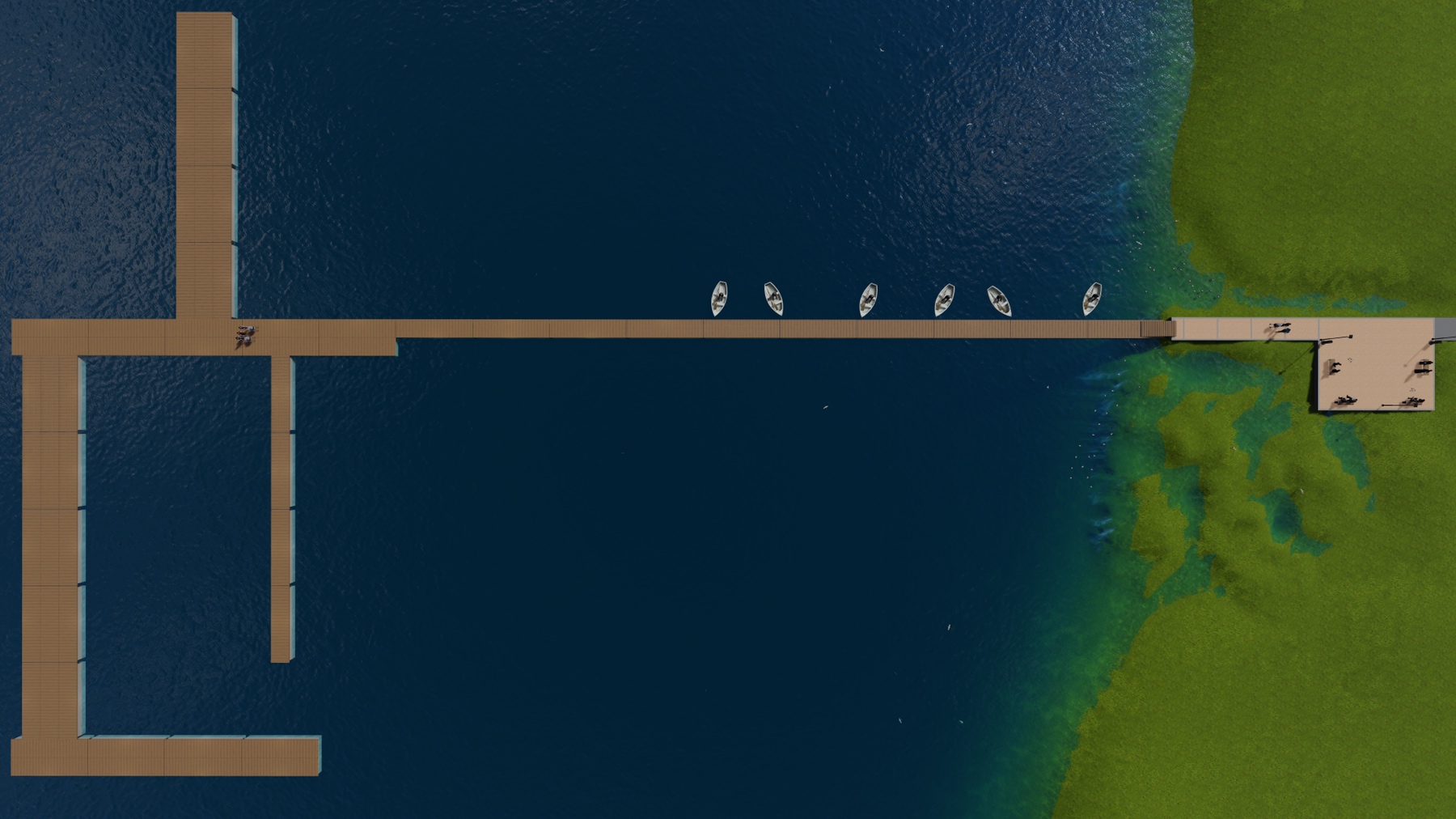

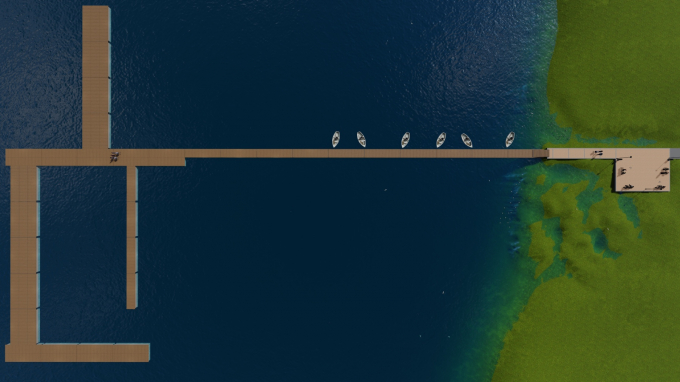

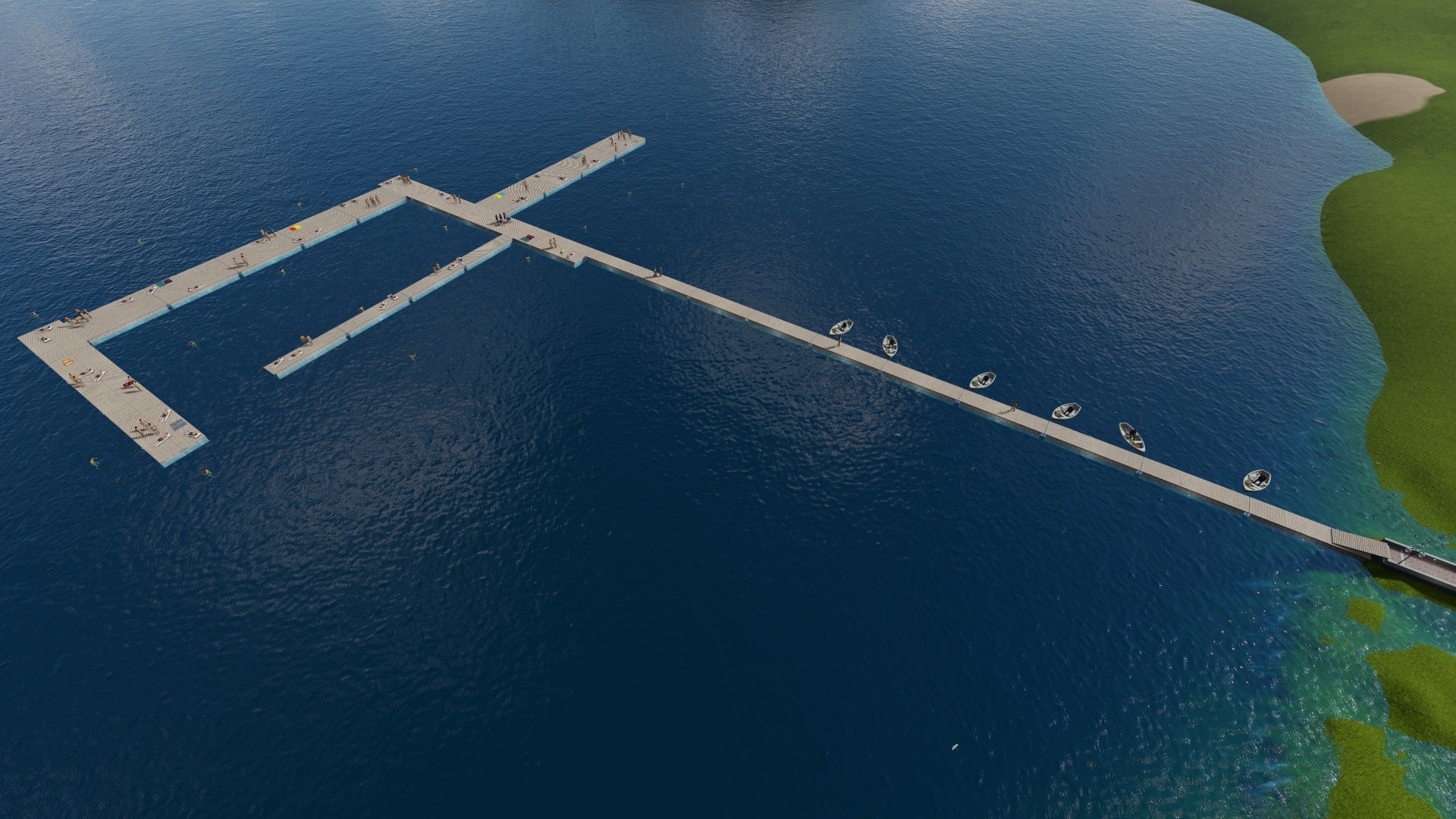

Ukupna dužina splavova iznosi 151m, širina 100m!
